コネクタ端子台 IMPMシリーズ新製品のご案内
2086シリーズ端子台搭載
端子台部分が新しくなります
WAGOコネクタ端子台(IM/PMシリーズ)は PLCセンサ・アクチュエータの接続を簡単・省スペースで実現します。
各社 PLC 対応タイプ、一対一回路 タイプ、信号分岐タイプなど豊富なラインナップを取り揃えており、発売以来ご好評いただいています。
端子台部分が 2081シリーズから 2086シリーズに変更になりました。販売開始時期は製品により異なります。
各社 PLC 対応タイプ、一対一回路 タイプ、信号分岐タイプなど豊富なラインナップを取り揃えており、発売以来ご好評いただいています。
端子台部分が 2081シリーズから 2086シリーズに変更になりました。販売開始時期は製品により異なります。
- ハウジング：ブラック プッシュボタン：ホワイト
→プッシュボタンの視認性が高くなりました - 振動に強くゆるまない Push-in CAGE CLAMP® 接続
- プッシュボタン操作で簡単結線。
- フェルール圧着線ならプッシュイン接続可能
- 適合電線サイズ：0.14～1.5mm2
- 最大被覆外径：Φ3.1mm
- 電線被覆むき長さ：8～9mm
- 3.5mmピッチ
※2081シリーズとの違いは太字部分です。
ラインナップ ※太字の型番をクリックすると製品の詳細ページを閲覧できます

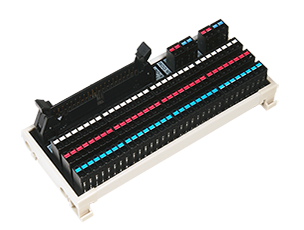

コネクタ端子台 PLC対応 PM-X32 シリーズ (入力側)
- コモン端子一体型で、購入部品点数を削減
- PLC が変わっても端子台配置が同じ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 32 | PM-X32-OM1 | 32 | PM-X32-OM1N | |
| 32 | PM-X32-MT1 | 32 | PM-X32-MT1N | |
| 32 | PM-X32-KV1 | 32 | PM-X32-KV1N | |
| 32 | PM-X32-SIR | 32 | PM-X32-KV2N | |
コネクタ端子台 PLC対応 PM-Y32シリーズ (出力側)
- コモン端子一体型で、購入部品点数を削減
- PLC が変わっても端子台配置が同じ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 32 | PM-Y32-OM1 | 32 | PM-Y32-OM1N | |
| 32 | PM-Y32-MT1 | 32 | PM-Y32-MT1N | |
| 32 | PM-Y32-KV1 | 32 | PM-Y32-KV1N | |
| 32 | PM-Y32-SIR | 32 | PM-Y32-KV2N | |
コネクタ端子台 PLC対応 PM-M32シリーズ ヨコ型
- わかりやすい端子配列で簡単設計
- PLC が変わっても端子台配置が同じ
- 隣接極に電源横渡しが可能
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 32 | PM-M32-OMX1 | 32 | PM-M32A-2081 | |
| 32 | PM-M32-OMY1 | 32 | PM-M32B-2081 | |
| 32 | PM-M32-MT1 | 32 | PM-M32C-2081 | |
| 32 | PM-M32-KV1 | 32 | PM-M32D-2081 | |
コネクタ端子台 PLC対応 PM-M32シリーズ タテ型
- わかりやすい端子配列で簡単設計
- PLC が変わっても端子台配置が同じ
- 隣接極に電源横渡しが可能
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 32 | PM-M32NR-OMX1 | 32 | PM-M32A-NR2081 | |
| 32 | PM-M32NR-OMY1 | 32 | PM-M32B-NR2081 | |
| 32 | PM-M32NR-MT1 | 32 | PM-M32C-NR2081 | |
| 32 | PM-M32NR-KV1 | 32 | PM-M32D-NR2081 | |
コモンモジュール PM-PWシリーズ
- 本製品１つで電源分岐
| 新製品（代替品） | 旧製品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 18 | PM-PW18P-NR2086-R | 18 | PM-PW18P-NR2081 | |
| 18 | PM-PW18N-NR2086-B | 18 | PM-PW18N-NR2081 | |
| 18 | PM-PW18E-NR2086-G | ― | ||
| 9x2 | PM-PW18W-NR2086-BR | 9x2 | PM-PW18W-NR2081 | |
| 32 | PM-PW32P-2086 | ― | ||
| 32 | PM-PW32N-2086 | ― | ||
| 36 | PM-PW36P-NR2086 | ― | ||
| 36 | PM-PW36N-NR2086 | ― | ||
| 18x2 | PM-PW36W-NR2086 | 19x2 | PM-PW19-NR2081 | |
コネクタ端子台 IM-M-COMシリーズ
- コモン端子一体型で、購入部品点数を削減
- 汎用の 1 対 1 ピンアサインタイプ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 20 | IM-M20W-COM | 20 | ― | |
| 34 | IM-M34W-COM | 34 | IM-M34W-C1 | |
| 40 | Coming soon | 40 | IM-M40W-C1 | |
コネクタ端子台 IM-Mシリーズ ヨコ型
- 汎用の 1 対 1 ピンアサインタイプ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 20 | IM-M2086-20PC | 20 | IM-M2081-20PC-3A | |
| 34 | IM-M2086-34PC | 34 | IM-M2081-34PC-3A | |
| 40 | IM-M2086-40PC | 40 | IM-M2081-40PC-3A | |
| 50 | IM-M2086-50PC | 50 | IM-M2081-50PC-3A | |
コネクタ端子台 IM-Mシリーズ タテ型
- 汎用の 1 対 1 ピンアサインタイプ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 34 | IM-M2086-NR34PC | 34 | ― | |
| 40 | IM-M2086-NR40PC | 40 | IM-M2081-NR40PC-3A | |
| 50 | IM-M2086-NR50PC | 50 | IM-M2081-NR50PC | |
コネクタ端子台 IM-PCRシリーズ
- 汎用の 1 対 1 ピンアサインタイプ
- PCRコネクタ
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 96 | IM-PCR2086-96PC | ― | ― | |
分岐モジュール PM-BM32-NRシリーズ タテ型
- 8点4 分岐 × MIL10P へ変換
- 横幅スリムタイプで縦レイアウトに最適
- 隣接極に電源横渡しが可能
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 32 | PM-BM32OMX1-M10X4NR | 32 | PM-BM32A1-M10X4NR | |
| 32 | PM-BM32OMY1-M10X4NR | 32 | PM-BM32B1-M10X4NR | |
| 32 | PM-BM32MT1-M10X4NR | ― | ||
| 32 | PM-BM32KV1-M10X4NR | 32 | PM-BM32D1-M10X4NR | |
センサー中継端子台
- 三菱電機 FXシリーズ MT/D回路タイプ
- MIL20P→16点信号（e-CON）
| 新製品（代替品） | 従来品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 16 | PM-EC2086M-16PC | 16 | PM-EC2081M-16PC | |

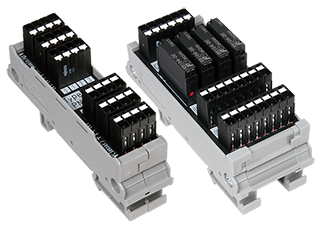

極性変換モジュール／オプトカプラモジュール／リレーモジュール
- 極性変換モジュール：3線式センサの極性を変換
- リレーモジュール：コイル側がコモニングされている
| 新製品（代替品） | 旧製品（廃番予定） | |||
|---|---|---|---|---|
| 点数 | 型番 | 点数 | 型番 | |
| 4 | PM-CNV2086-4NP (NPN → PNP) | 4 | PM-CNV-4NP (NPN → PNP) | |
| 4 | Coming soon | 4 | PM-CNV-4PN (PNP → NPN) | |
| 4 | Coming soon | 4 | PM-OP4-2424 | |
| 4 | PM-RY2086NP-4PC (NPN) | 4 | PM-RY2081NP-4PC (NPN) | |
| 4 | PM-RY2086PN-4PC (PNP) | 4 | PM-RY2081PN-4PC (PNP) | |
| 2X4 | PM-RY2086PN-2X4PC (PNP) | 2X4 | PM-RY2081PN-2X4PC (PNP) | |
工作機械関連用 特殊対応シリーズ
- 各種ファナック社製コントローラ対応モジュール
| 新製品（代替品） | 旧製品（廃番予定） | |||
|---|---|---|---|---|
| 極数 | 型番 | 極数 | 型番 | |
| 50&12 | IM-M2086-FNB1 | 50&12 | IM-M2081-FNB1 | |
| 50x2 | IM-M2086-FNB2 | 50x2 | IM-M2081-FNB2 | |
| 50 | IM-MRH2086-FN | 50 | IM-MRH2081-FN | |
| 50 | Coming soon | 50 | IM-MRH2081-FN2 | |
| 50 | Coming soon | 50 | IM-MRH2081-FNA | |
| 50 | Coming soon | 50 | IM-M2081-FNH | |
| 50 | IM-M2086-50PC-HT | 50 | IM-M2081-50PC-3A-HT | |
| 8&12 | PM-PW8/12-2086-FN | 8&12 | PM-PW8/12-FN | |
